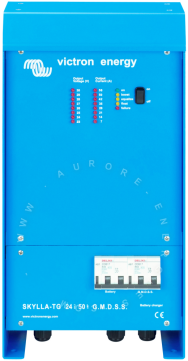

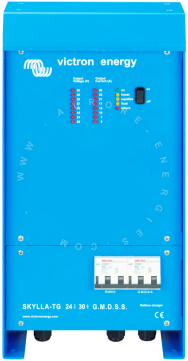

CHARGEUR SMDSM SKYLLA-TG

Le SKYLLA-TG SMDSM 24V dispose d'une sortie chargeur principale en 24Vdc délivrant sa puissance maximale.
Ce chargeur est utilisable comme une alimentation électrique, sachant que ce chargeur Skylla a fait ses preuves en matière de fiabilité et convient parfaitement à l'alimentation électrique de dispositifs SMDSM.
Il est toutefois nécessaire d'ajouter au chargeur les équipements réglementaires permettant les fonctions de contrôle et de sécurité : Tableau VE.NET, câble de liaison UTP RJ45.
Ce chargeur peut servir aussi à charger correctement tous types de batteries, AGM, GEL, PLOMB-ACIDE, OPZV, OPZS, etc.
Raccordement batterie : dispose de 2 câbles de 1,5 mètre chacun

Voir les caractéristiques techniques des chargeurs SKYLLA-TG SMDSM

Schéma d'installation du chargeur SKYLLA SMDSM GMDSS

Manuel d'installation du chargeur SKYLLA SMDSM GMDSS

Manuel d'utilisation du Tableau VE.NET pour SKYLLA SMDSM

Robuste et puissant, d'une technologie haute fréquence (HF), un matériel éprouvé, le chargeur SKYLLA-TG SMDSM est un matériel d'une très haute qualité. Equipé d'un système de charge auto-adaptive ainsi que de sonde de température et de sonde de tension, ce chargeur fourni une charge optimisée à vos batteries afin de les maintenir en vie le plus longtemps possible.

Installation simplifiée : le Skylla SMDSM
Le Skylla TG SMDSM est équipé de toutes les fonctions de contrôle et de sécurité nécessaires. La batterie de réserve et le dispositif SMDSM sont raccordés directement au chargeur.

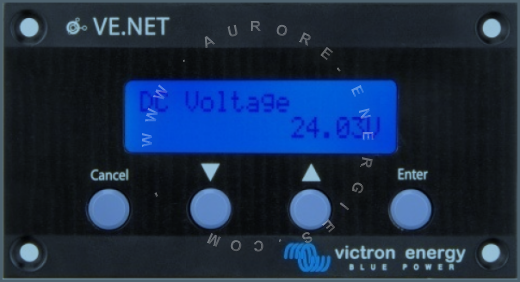

Les données et les alarmes sont affichées (en anglais) sur l'écran d'un tableau d'affichage spécifique (Tableau VE.Net GMDSS). Un cordon standard UTP relie le tableau au chargeur.

Exemple d'installation du chargeur SMDSM :

Pas de réglages compliqués : Prêt à raccorder
Le système complet est livré prêt à raccorder, les tableaux d'affichage sont préprogrammés pour la fonctionnalité SMDSM. Un menu déroulant simple et convivial permet les paramétrages spécifiques.

Prédiction d'autonomie : Contrôleur de batterie
Le chargeur Skylla SMDSM comprend un contrôleur de batterie sophistiqué. La capacité de la batterie est connue et permet d'afficher l'autonomie restante en cas de coupure d'alimentation.

Le chargeur parfait pour toutes les batteries : Tension ajustable
La tension de charge est ajustable avec précision pour correspondre à tous les types de batteries, ouvertes ou étanches.

Chargeur 24V SKYLLA-TG SMDSM GMDSS à entrée universelle de 90 à 265 Volts !

Les chargeurs SKYLLA TG SMDSM 24V acceptent une très large plage de tension d'alimentation de 90 à 265 Volts et de 45 à 65 Hertz, sans qu'aucun réglage ne soit nécessaire.
Ils sont ainsi compatibles avec toutes les tensions et fréquences courantes, et peuvent fonctionner sur des réseaux ou sources d'alimentation aussi bien stables qu'instables, en :
230Vac, 220Vac, 120Vac, 110Vac
50 Hz, 60 Hz ! !

Alimenté en alternatif (VAC) :
Plage d’entrée alimentation AC : 90Vac et 265Vac
Plage fréquence d'entrée alimentation AC : 45Hz à 65Hz
Alimenté en continu (VDC) :
Plage d’entrée alimentation DC : 90Vdc et 400Vdc

Peut s'utiliser comme une alimentation DC

Charge régulée en 3 étapes : Bulk - Absorption - Float
Les trois étapes de charge des chargeurs Skylla TG SMDSM sont contrôlées avec précision par microprocesseur.
La courbe de charge IUoUo assure la charge la plus rapide et la plus sûre pour tous les types de batterie.
La durée d'absorption est réglable par switch.
La fonction "Intelligent Startup" évite d'engager un cycle de charge complet sur une batterie déjà chargée.

Améliore la longévité de la batterie : Compensation en température
Chaque chargeur Skylla TG SMDSM est livré avec une sonde de température de batterie qui réduira automatiquement la tension de charge lorsque la température de la batterie augmente. Cette fonction est essentielle notamment pour éviter de surcharger des batteries sans entretien.

Sonde de tension batterie :
Pour améliorer encore la qualité de la charge, un dispositif de mesure directe de la tension aux bornes de la batterie permet de compenser les pertes de tension dans le câblage principal.
