CHARGEUR 24V 30A SMDSM

SKYLLA-TG SMDSM 24V 30Ah SPÉCIAL MARINE
CHARGEUR GMDSS - ENTRÉE AC 90V À 265V

CHARGEUR SKYLLA-TG SMDSM 24V 30A - ENTRÉE AC 90V À 265V
Pour alimenter électriquement des dispositifs SMDSM

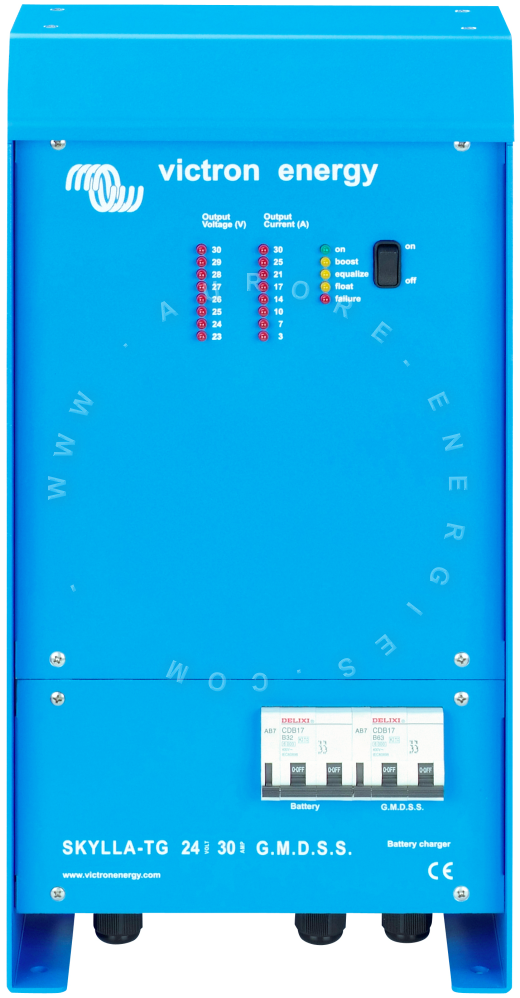

chargeur skylla-tg smdsm 24v 30a ou alimentation dc 24v 30 amperes

( Suggestion de présentation )

Skylla-TG 24/30 SMDSM

Chargeur Skylla-TG 24/30 SMDSM
Tension d'entrée VAC 230Vac
Plage de tension d'alimentation VAC 90Vac à 265Vac
Plage de fréquence (Hz) 45Hz à 65Hz
Facteur de puissance 1
Tension ABSORPTION (VDC) 28,5 (Réglages usine)
Tension FLOAT (VDC) 26,5 (Réglages usine)
Courant de charge principal à 40°C 30 Ampères
Caractéristique de charge IUoUo (3 étapes de charge)
Sonde de température Oui
Utilisable comme alimentation Oui
Ventilation forcée régulée Oui
Protections Courts-circuits en sortie
Détection de polarité
Tension batterie trop élevée
Température trop élevée
Température de fonctionnement - 20 to 60°C (0 - 140°F)
Humidité (sans ruissellement) maxi 95%

BOITIER
Matériau & Couleur Aluminium (bleu RAL 5012)
Raccordement batteries 2 câbles, longueur 1,5m
Raccordement GMDSS 1 cordon UTP droit 8 fils
Prévoir aussi liaison (+) directe sur la batterie
Raccordement 230Vac Cordon secteur 3 conducteurs 2,5 mm²
(AWG 6), longueur 2m
Degré de protection IP 21
Poids (kg) 6,0
Dimensions (h x l x p) 485 x 250 x 147 mm

ACCESSOIRES
Tableau VE.Net GMDSS A commander séparément
Cordon UTP selon longueur A commander séparément

CONFORMITÉ AUX NORMES
Sécurité EN 60335-1, EN 60335-2-29
Émission EN 55014-1, EN 61000-3-2
Immunité EN 55014-2, EN 61000-3-3
Matériels et systèmes de navigation
et de radiocommunication maritimes
IEC 60945

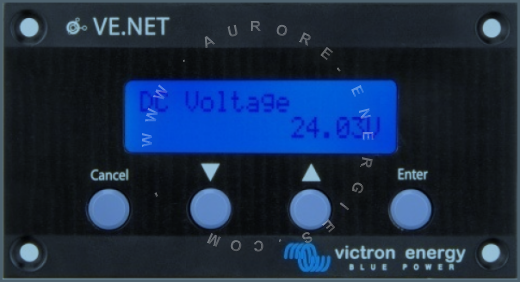

Tableau VE.NET pour SKYLLA-TG SMDSM

tableau ve.net panneau de controle chargeur smdsm skylla


CHARGEUR 24V 30A SKYLLA-TG SMDSM 24/30 POUR TOUS TYPES DE BATTERIES

Chargeur SKYLLA-TG SMDSM :
Le Système Mondial de Détresse et de Sécurité en Mer (SMDSM, GMDSS en Anglais) a été mis au point par l'Organisation Maritime Internationale (OMI) pour améliorer les radiocommunications et les procédures de détresse et de sécurité en mer.
Ce système est soumis à des prescriptions particulières en matière d'alimentation électrique.

Alimentation électrique SKYLLA-TG SMDSM 24/30 :

Le SKYLLA-TG SMDSM 24/30 dispose d'une sortie chargeur principale en 24Vdc délivrant sa puissance maximale.
Ce chargeur est utilisable comme une alimentation électrique, sachant que ce chargeur Skylla a fait ses preuves en matière de fiabilité et convient parfaitement à l'alimentation électrique de dispositifs SMDSM.
Il est toutefois nécessaire d'ajouter au chargeur les équipements réglementaires permettant les fonctions de contrôle et de sécurité : Tableau VE.NET, câble de liaison UTP RJ45.
Ce chargeur peut servir aussi à charger correctement tous types de batteries, AGM, GEL, PLOMB-ACIDE, OPZV, OPZS, etc.
Raccordement batterie : dispose de 2 câbles de 1,5 mètre chacun

Voir les caractéristiques techniques des chargeurs SKYLLA-TG SMDSM

Schéma d'installation du chargeur SKYLLA SMDSM GMDSS

Manuel d'installation du chargeur SKYLLA SMDSM GMDSS

Manuel d'utilisation du Tableau VE.NET pour SKYLLA SMDSM

Robuste et puissant, d'une technologie haute fréquence (HF), un matériel éprouvé, le chargeur SKYLLA-TG SMDSM est un matériel d'une très haute qualité. Equipé d'un système de charge auto-adaptive ainsi que de sonde de température et de sonde de tension, ce chargeur fourni une charge optimisée à vos batteries afin de les maintenir en vie le plus longtemps possible.

Installation simplifiée : le Skylla SMDSM
Le Skylla TG SMDSM est équipé de toutes les fonctions de contrôle et de sécurité nécessaires. La batterie de réserve et le dispositif SMDSM sont raccordés directement au chargeur.
Les données et les alarmes sont affichées (en anglais) sur l'écran d'un tableau d'affichage spécifique (Tableau VE.Net GMDSS). Un cordon standard UTP relie le tableau au chargeur.

Exemple d'installation du chargeur SMDSM :
exemple d'installation d'un chargeur SMDSM GMDSS pour bateau conformément à la sécurité en mer

Pas de réglages compliqués : Prêt à raccorder
Le système complet est livré prêt à raccorder, les tableaux d'affichage sont préprogrammés pour la fonctionnalité SMDSM. Un menu déroulant simple et convivial permet les paramétrages spécifiques.

monitoring d'un chargeur smdsm ou gmdss pour bateau nautisme sécurité en mer

Prédiction d'autonomie : Contrôleur de batterie
Le chargeur Skylla SMDSM comprend un contrôleur de batterie sophistiqué. La capacité de la batterie est connue et permet d'afficher l'autonomie restante en cas de coupure d'alimentation.

Le chargeur parfait pour toutes les batteries : Tension ajustable
La tension de charge est ajustable avec précision pour correspondre à tous les types de batteries, ouvertes ou étanches.

Chargeur 24V 30A à entrée universelle de 90 à 265 Volts !

Les chargeurs SKYLLA TG SMDSM 24V acceptent une très large plage de tension d'alimentation de 90 à 265 Volts et de 45 à 65 Hertz, sans qu'aucun réglage ne soit nécessaire.
Ils sont ainsi compatibles avec toutes les tensions et fréquences courantes, et peuvent fonctionner sur des réseaux ou sources d'alimentation aussi bien stables qu'instables, en :
230Vac, 220Vac, 120Vac, 110Vac
50 Hz, 60 Hz !
!

Alimenté en alternatif (VAC) :
Plage d’entrée alimentation AC : 90Vac et 265Vac
Plage fréquence d'entrée alimentation AC : 45Hz à 65Hz
Alimenté en continu (VDC) :
Plage d’entrée alimentation DC : 90Vdc et 400Vdc

Peut s'utiliser comme une alimentation DC

Charge régulée en 3 étapes : Bulk - Absorption - Float
Les trois étapes de charge des chargeurs Skylla TG SMDSM sont contrôlées avec précision par microprocesseur.
La courbe de charge IUoUo assure la charge la plus rapide et la plus sûre pour tous les types de batterie.
La durée d'absorption est réglable par switch.
La fonction "Intelligent Startup" évite d'engager un cycle de charge complet sur une batterie déjà chargée.

Améliore la longévité de la batterie : Compensation en température
Chaque chargeur Skylla TG SMDSM est livré avec une sonde de température de batterie qui réduira automatiquement la tension de charge lorsque la température de la batterie augmente. Cette fonction est essentielle notamment pour éviter de surcharger des batteries sans entretien.

Sonde de tension batterie :
Pour améliorer encore la qualité de la charge, un dispositif de mesure directe de la tension aux bornes de la batterie permet de compenser les pertes de tension dans le câblage principal.

Principales caractéristiques techniques du SKYLLA-TG SMDSM 24/30 :
Tension de sortie DC pour batteries : 24Vdc
Tension de charge "Absorption" : 28,5 Vdc
Tension de charge "Float" : 26,5 Vdc
Courant d'ampérage du chargeur : 30A max.
Equipé d’une sonde de température batterie permettant de charger avec le mode "Compensation de température" (permettant d'améliorer la durée de vie des batteries)
Poids : 6,0 kg.
Dimensions : 485 x 250 x 147 mm.
Degré de protection : IP21
Plage de température de fonctionnement : -20°C à 60°C
Ventilation : forcée et régulée.
Protections : Courts-circuits en sorti / Détection d'inversion de polarité / Tension batterie trop élevée / Température batterie trop élevée.
Le Skylla n'est pas protégé contre l'inversion de polarité de la batterie.

Connexion :
Sortie DC : 2 câbles batterie de 1,5 m. chacun
Raccordement de l'entrée d'alimentation : Bornes à vis en 2,5 mm²
Dispose d'une borne de mise à la terre.

Courbe de charge du chargeur SKYLLA-TG SMDSM :
Le SKYLLA-TG charge en mode adaptif en 3 étapes
BULK - ABSORPTION - FLOAT
courbe de charge d'un chargeur SKYLLA-TG SMDSM

Autres modèles de chargeur SKYLLA-TG SMDSM proposés :

SKYLLA-TG SMDSM 24V 30A SPÉCIAL MARINE GMDSS
SKYLLA-TG SMDSM 24V 50A SPÉCIAL MARINE GMDSS


Plan de connexion SKYLLA SMDSM 24/30 24/50
Notice d'utilisation des chargeurs SKYLLA-TG 24/30 24/50
Notice Panneau de contrôle VE.NET pour SKYLLA SMDSM



Chargeur 24V SKYLLA-TG SMDSM (POUR BATEAU)

CHARGEUR SKYLLA-TG SMDSM DE VICTRON ENERGY

Chargeur de batterie AGM GEL PLOMB-ACIDE OPZS OPZV
