KIT SOLAIRE 270W / 220V / 1000W (POUR SITE ISOLÉ)

KIT SOLAIRE 270W + CHARGEUR/CONVERT. 1000W PUR SINUS + 2 BATTERIES

kit solaire 270w avec 2 panneaux solaires 135wc kyocera

Pratique et utile pour avoir du 220v en site isolé, ce kit solaire pouvant fournir 270 watts à l'heure en plein ensoleillement, peut être utilisé :
En site isolé, tel que :
- Mobil homme,
- Petit local isolé,
- Abris isolé,
- Cabanon, dépendance,
- Chalet,
- Dispositif électrique nécessitant d'une alimentation en 220v (réseau ordinaire),
- Caravane, camping-car, bateau,
  ou,
- Tout autre endroit situé dans une zone ensoleillée (dépourvue d'électricité).

Le kit solaire 270Wp (KTS270C10) est composé de :
2 panneaux solaires photovoltaïques POLYCRISTALLIN de 135 Wp / 12V (Doc. technique)
   (les panneaux sont à monter en série pour être en 24v de tension de sortie),
   (avec système de fixation sur toit, AU CHOIX),
1 Studer AJ1300-24 (régulateur de charge solaire / chargeur batterie / convertisseur),
2 batteries 12v 120Ah (C20hr) sans entretien
   (les batteries sont à monter en série pour être en 24v de tension de charge/sortie),
1 ensemble de câblage nécessaire à l'installation de ce kit solaire.

Installation du kit solaire, simple, avec le principe "plug & play"
Ce kit peut fournir jusqu'à 1000 W en 220 V CA (en utilisant la charge batterie)
Régulateur de charge solaire de 25A en 24V (intégré au Studer AJ1300-24)

Possibilité d'extension (la tension de référence de ce kit est de 24v) :

2 panneaux solaires de 12v de même puissance (à monter en série par paire)
- dans ce cas, connecter leur sortie, en parallèle aux panneaux solaires déjà en place.

2 autres batteries (à monter en série par paire)
- dans ce cas, connecter leur sortie, en parallèle aux batteries déjà en place.

1 Convertisseur 1000W Pur Sinus (régulateur/onduleur) Studer AJ1300-24 :
C'est le système de production qui récupère directement l'énergie produite par les panneaux solaires, en la convertissant en 220V 50hz (pur sinus)
Puissance CA nominale: 1000W, 220V / 50 Hz (sinus réel)
Puissance CA maximale: 2000W en pointe
Courant de charge solaire maximum: 25A / 24V

Le Studer procède à la fois, au régulateur de charge solaire, au chargeur de batterie, et au convertisseur Pur Sinus 220V 50Hz.

Caractéristiques technique et mode d'emploi et figure de câblage :
- Voir la Documentation technique du Studer (format PDF)
- Voir le manuel d'utilisation du Studer (format PDF)

2 Panneaux solaires Polycristallin totalisant 270 watts de puissance :
Panneau solaire Kyocera KD135GH-2PU : 2 x 135 Wp / 12V

2 Batteries 12V 120Ah à décharge lente (C20hr) :
2 Batterie de 120 Ah en 12V (à monter en série)
Sans entretien.
Capacité totale de 240 Ah (en décharge sur 20 heures = C20HR).

Puissance stockable : ( 12 x 120 x 2 ) - ( 25 % de réserve ) = 2160 watts
(capacité de 2200W pleinement utilisable)

Câbles et accessoires :
Ensemble de câblage complet, pour le montage du kit solaire,
Avec support de toit pour le panneau solaire.

Utilisation du kit solaire KTS270C10 :
Ce kit solaire permet d'alimenter les appareils électrique (de 1000 watts max.) fonctionnant sur le réseau électrique domestique (courant alternatif en 220v 50Hz).

Montage du kit solaire KTS270C10 :
Placer les panneaux solaires : direction PLEIN SUD (ou le mieux ensoleillé possible)
Fixer les panneaux solaires sur le toit ou en façade en les orientant d'un degré d'angle le plus optimal possible.

Fixation d'un panneau solaire sur un toit : 2 options de fixation sur toit.

Merci de préciser à la commande, le support de toit choisi

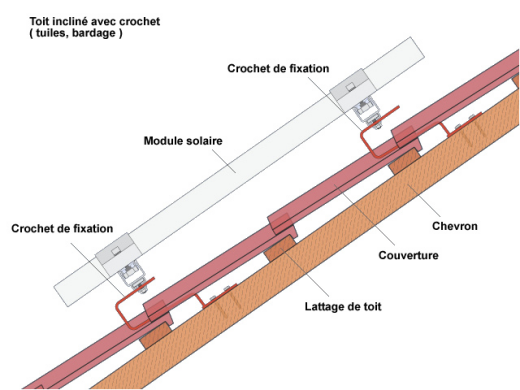

1) OPTION CROCHET (tuile, bardage) :
Pour fixer un panneau solaire au dessus des tuiles, ou sur un support ondulé, etc.
fixation du panneau solaire sur toit en tuile

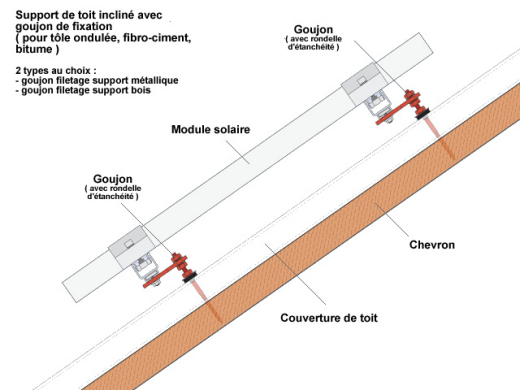

2) OPTION GOUJON (tôle ondulée, fibro-ciment, bitume) :
Pour installer un panneau solaire sur un support plat.
fixation du panneau solaire sur toit bitume
