kit solaire 180w 220v





KIT SOLAIRE 220

KIT SOLAIRE 180W / 220V / 500W (POUR SITE ISOLÉ)

KIT SOLAIRE 180 WATTS + CHARGEUR/CONVERT. 500W PUR SINUS + 2 BATTERIES

kit solaire 180w 24v 220v converti à 500w pour site isolé

Pratique et utile pour avoir du 220v en site isolé, ce kit solaire pouvant fournir 180 watts à l'heure en plein ensoleillement, peut être utilisé :
En site isolé, tel que :
- Mobil homme,
- Petit local isolé,
- Abris isolé,
- Cabanon, dépendance,
- Chalet,
- Dispositif électrique nécessitant d'une alimentation en 220v (réseau ordinaire),
- Caravane, camping-car, bateau,
  ou,
- Tout autre endroit situé dans une zone ensoleillée (dépourvue d'électricité).

Le kit solaire 180Wp (KTS180C5) est composé de :
1 panneau solaire photovoltaïque POLYCRISTALLIN de 180 Wp / 24V,
   (avec système de fixation sur toit, AU CHOIX),
1 Studer AJ600S (régulateur de charge solaire / chargeur batterie / convertisseur),
2 batteries 12v 100Ah (C20hr) sans entretien, (à monter en série)
1 ensemble de câblage nécessaire à l'installation de ce kit solaire.

Installation du kit solaire, simple, avec le principe "plug & play"
Ce kit peut fournir jusqu'à 500 W en 220 V CA (en utilisant la charge batterie)
Régulateur de charge solaire de 15A en 24V (intégré au Studer AJ600S)

Possibilité d'extension (la tension de référence de ce kit est de 24v) :
panneau solaire en 24v, paire de batteries 12v (à relier en série entre elles)

1 Convertisseur 500W Pur Sinus (régulateur/onduleur) Studer AJ600S :
C'est le système de production qui récupère directement l'énergie produite par le panneau solaire, en la convertissant en 220V 50hz (pur sinus)
Puissance CA nominale: 500 W, 220V / 50 Hz (sinus réel)
Puissance CA maximale: 1200W en pointe
Courant de charge solaire maximum: 15A / 24V

Le Studer procède à la fois, au régulateur de charge solaire, au chargeur de batterie, et au convertisseur Pur Sinus 220V 50Hz.

Caractéristiques technique et mode d'emploi et figure de câblage :
- Voir la Documentation technique du Studer (format PDF)
- Voir le manuel d'utilisation du Studer (format PDF)

1 Panneau solaire photovoltaïque de 180 watts en silicium Polycristallin :
Panneau solaire Suntech STP180S-24 - 1 x 180 Wp / 24V

2 Batteries 12V 100Ah à décharge lente (C20hr) :
2 Batterie de 100 Ah en 12V (à monter en série)
Sans entretien.
Capacité totale de 200 Ah à décharger sur 20 heures (C20hr).

Puissance stockable : ( 12 x 100 x 2 ) - ( 25 % de réserve ) = 1800 watts
(capacité de 1800W pleinement utilisable)

Câbles et accessoires :
Ensemble de câblage complet, pour le montage du kit solaire,
Avec support de toit pour le panneau solaire.

Utilisation du kit solaire KTS180C5 :
Ce kit solaire permet d'alimenter les appareils électrique (de 500 watts max.) fonctionnant sur le réseau électrique domestique (courant alternatif en 220v 50Hz).

Montage du kit solaire KTS180C5 :
Placer le panneau solaire : direction PLEIN SUD (ou le mieux ensoleillé possible)
Fixer le panneau solaire sur le toit ou en façade en l'orientant d'un degré d'angle le plus optimal possible.

plan de montage du kit solaire 180 watts avec son convertisseur studer 24-220 de 500w avec montage en série des 2 batteries pour disposer de 24v de tension continue

Fixation du panneau solaire sur un toit : 2 options de fixation sur toit.

Merci de préciser à la commande, le support de toit choisi

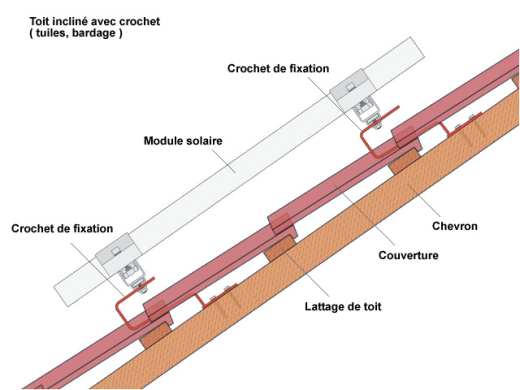

1) OPTION CROCHET (tuile, bardage) :
Pour fixer le panneau solaire au dessus des tuiles, ou sur un support ondulé, etc.
fixation du panneau solaire sur toit en tuile



2) OPTION GOUJON (tôle ondulée, fibro-ciment, bitume) :
Pour installer le panneau solaire sur un support plat.
fixation du panneau solaire sur toit bitume
