CHARGEUR 24V 25A

PHOENIX 24V 25Ah CHARGEUR ALIMENTATION DC
CHARGE ADAPTIVE À 4 ÉTAPES

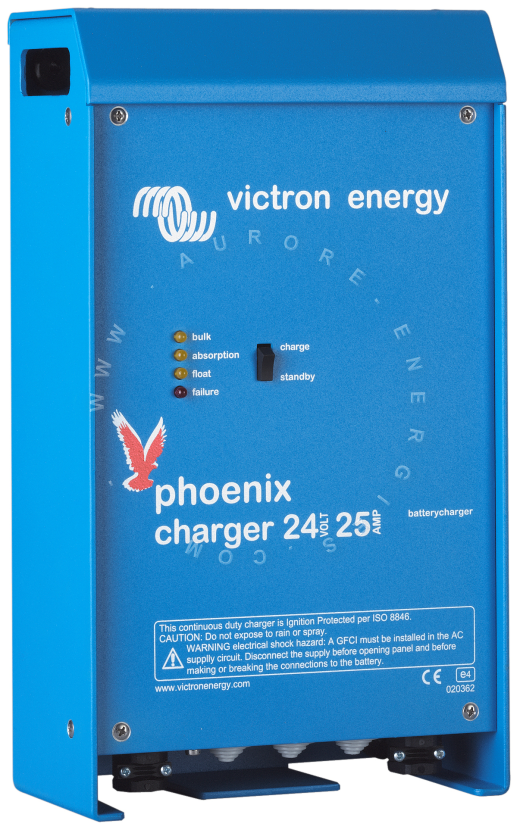

CHARGEUR PHOENIX 24V 25A - ENTRÉE AC 90V À 265V
Capacité batterie minimum recommandée : 100Ah à 400Ah

chargeur phoenix 24v 25a ou alimentation dc

( Suggestion de présentation )

Phoenix 24/25

Chargeur Phoenix 24/25
Tension d'entrée VAC 90 – 265
Tension d'entrée VDC 90 – 400
Fréquence (Hz) 45 – 65
Facteur de puissance 1
Tension ABSORPTION (VDC) 28,8 (Réglages usine)
Tension FLOAT (VDC) 27,6 (Réglages usine)
Tension VEILLE (VDC) 26,4 (Réglages usine)
Sélecteur interne pour batteries Electrolyte liquide, GEL ou AGM
Nombre de sorties 3
Courant sortie principale à 40°C 25 Ampères
Courant sortie auxiliaire 4 Ampères
Caractéristique de charge 4 étapes auto-adaptive, entièrement paramétrable
Capacité minimum batterie (Ah) 100 Ah à 400 Ah (Recommandé)
Sonde de température Oui
Sonde de tension Oui
Utilisable comme alimentation Oui
Ventilation forcée autorégulée Oui
Protections Courts-circuits en sorti
Détection d'inversion de polarité
Tension batterie trop élevée
Température batterie trop élevée
Température de fonctionnement -20 to 60°C (0 - 140°F)
Humidité (sans ruissellement) maxi 95%

BOITIER
Matériau & Couleur Aluminium (bleu RAL 5012)
Raccordement batteries M6 boulons
Raccordement entrée Borne à vis 4 mm² (AWG 6)
Degré de protection IP 21
Poids (kg) 3,8
Dimensions (h x l x p) 350 x 200 x 108 mm

CONFORMITÉ AUX NORMES
Sécurité EN 60335-1, EN 60335-2-29
Émission EN 55014-1, EN 61000-3-2
Immunité EN 55014-2, EN 61000-3-3
Vibration IEC68-2-6:10-150Hz/1.0G


CHARGEUR 24V 25A PHOENIX 24/25
CHARGEUR PARAMÉTRABLE POUR DIVERS TYPE DE BATTERIES

Chargeur PHOENIX 24V 25A : 1 sortie principale et 1 auxiliaire !

Le PHOENIX 24/25 dispose d'une sortie chargeur principale en 24Vdc délivrant sa puissance maximale.
Configuré par défaut pour charger des batteries au GEL, ce chargeur Phoenix peut servir aussi à charger d'autres types de batteries.
Ce chargeur est entièrement paramétrable afin de pouvoir charger d'autres batteries qu'au GEL, AGM, PLOMB-ACIDE, etc.
Le chargeur Phoenix dispose d'une sortie chargeur auxiliaire pouvant fournir un courant maximum de 4 A.
Raccordement batterie : Boulons M6

Voir les caractéristiques techniques des chargeurs PHOENIX
Voir le manuel d'utilisation des chargeurs PHOENIX
Voir un schéma d'installation d'un chargeur PHOENIX + convertisseur

Robuste et puissant, d'une technologie haute fréquence (HF), un matériel éprouvé, le chargeur PHOENIX 24/16 est un matériel d'une très haute qualité.
Equipé d'un système de charge auto-adaptive ainsi que de sonde de température et de sonde de tension, ce chargeur fourni une charge optimisée à vos batteries afin de les maintenir en vie le plus longtemps possible.

Chargeur 24V 25A à entrée universelle de 90 à 265 Volts !

Les chargeurs PHOENIX acceptent une très large plage de tension d'alimentation de 90 à 265 Volts et de 45 à 65 Hertz, sans qu'aucun réglage ne soit nécessaire. Ils sont ainsi compatibles avec toutes les tensions et fréquences courantes, et peuvent fonctionner sur des réseaux d'alimentation aussi bien stables qu'instables, en :
230Vac, 220Vac, 120Vac, 110Vac !

Alimenté en alternatif (VAC) :
Plage d’entrée alimentation AC : 90Vac et 265Vac
Plage fréquence d'entrée alimentation AC : 45Hz à 65Hz
Alimenté en continu (VDC) :
Plage d’entrée alimentation DC : 90Vdc et 400Vdc

Peut s'utiliser comme une alimentation DC

Préservation des batteries : Mode "TOUTES SAISONS"
Si vous n’utilisez pas vos batteries pendant une période prolongée, alors que votre chargeur reste branché sur secteur ou sur toute autre source d'alimentation, le chargeur Phoenix réduira sa tension ‘Float’.
Ceci permet d’éviter le gazage de votre batterie, qui ne risquera donc pas de s’assécher après une longue période d’inutilisation. Pour préserver les performances de vos batteries, le Chargeur Phoenix élèvera la tension appliquée aux bornes de celles-ci une fois par semaine. Nous appelons ce procédé l’absorption répétitive.

Charge adaptative en 4 étapes : Bulk – Absorption – Float – Veille
Le chargeur Phoenix intègre un système « adaptatif » de gestion des batteries, contrôlé par un microprocesseur, qui peut être paramétré selon les différents types de batterie. La fonction « adaptative » optimise automatiquement le processus de charge selon l'utilisation qui en est faite.

La bonne dose de charge : Durée d'absorption variable !
Lors de décharges superficielles de la batterie (par exemple dans le cas d'un bateau raccordé au quai), la durée d'absorption est raccourcie pour éviter une surcharge de la batterie. Après une décharge profonde la durée de charge d'absorption est automatiquement augmentée pour assurer une recharge complète de la batterie.

Prévention des détériorations : Le mode "BatterySafe"
Si, pour recharger rapidement une batterie, une puissance de charge élevée est associée à une tension d'absorption élevée, le chargeur Phoenix empêche la détérioration due à un gazage excessif en limitant automatiquement la progression de la tension, dès que la tension de gazage a été atteinte.
Et si votre batterie requiert une tension d’absorption plus élevée ?
Le chargeur élèvera progressivement la tension appliquée aux bornes de la batterie jusqu’à atteindre la tension d’absorption définie. Nous appelons cette phase le mode BatterySafe. Elle évite toute surcharge susceptible d’endommager votre batterie. Le chargeur Phoenix est muni d’un système à compensation thermique. Le chargeur recalcule les différentes valeurs en se basant sur la température de la batterie.

Si la batterie n'est pas utilisée : Le mode veille
Le mode veille se déclenche lorsque la batterie n'a pas été sollicitée pendant 24 heures. En mode veille, la tension float est réduite à 2,2 V / cellule (26,4 V pour un banc de batterie en 24 V) pour minimiser le gazage et la corrosion des plaques positives. Une fois par semaine, la tension est relevée au niveau d'absorption pour « égaliser » la batterie. Cette fonction empêche la stratification de l'électrolyte et la sulfatation, causes majeures du vieillissement prématuré des batteries.

Pour une meilleure longévité : Compensation de température
Chaque chargeur Phoenix est livré avec une sonde de température de batterie. Lorsqu'elle est raccordée, la tension de charge diminue automatiquement avec l'augmentation de la température de la batterie. Cette fonction est notamment recommandée pour les batteries étanches et/ou lorsque d'importantes fluctuations de température peuvent se produire.

Sonde de tension de batterie : Toujours avoir une bonne tension
Pour compenser la perte de tension due à la résistance des câbles, les chargeurs Phoenix sont livrés avec une sonde de tension permettant de toujours distribuer une tension de charge correcte à la batterie.

Principales caractéristiques techniques du PHOENIX 24/25 :
Tension de sortie DC pour batteries : 24Vdc
Tension de charge "Absorption" : 28,8 Vdc
Tension de charge "Float" : 27,6 Vdc
Tension de charge "Veille" : 26,4 Vdc
Courant d'ampérage du chargeur : 25A max.
Taille minimum de la capacité de batterie : 100Ah à 400Ah
Sortie auxiliaire : 4A max.
Equipé d’une sonde de température batterie permettant de charger avec le mode "Compensation de température" (permettant d'améliorer la durée de vie des batteries)
Poids : 3,8 kg.
Dimensions : 350 x 200 x 108 mm.
Degré de protection : IP21
Plage de température de fonctionnement : -10°C à 50°C
Ventilation : forcée et régulée.
Protections : Courts-circuits en sorti / Détection d'inversion de polarité / Tension batterie trop élevée / Température batterie trop élevée

Connexion :
Sortie chargeur (VDC pour batterie) ou alimentation DC : 2 écrous M6
Raccordement de l'entrée d'alimentation : Bornes à vis en 4 mm²
Dispose d'une borne de mise à la terre

Courbe de charge du chargeur Phoenix :
Le Phoenix charge en mode adaptif en 4 étapes
BULK - ABSORPTION - FLOAT - VEILLE
courbe de charge d'un chargeur phoenix

Autres modèles de chargeur PHOENIX proposés :
( Tension-Courant ; Minimum de capacité batterie recommandée )
Chargeur PHOENIX 12/30 - ( 12V-30A ; Batterie 100Ah à 400Ah )
Chargeur PHOENIX 12/50 - ( 12V-50A ; Batterie 200Ah à 800Ah )
Chargeur PHOENIX 24/16 - ( 24V-16A ; Batterie 100Ah à 200Ah )
Chargeur PHOENIX 24/25 - ( 24V-25A ; Batterie 100Ah à 400Ah )

Notice du chargeur PHOENIX VICTRON (format PDF 437Ko)
