Télécharger la documentation de la batterie AGM 12V250Ah (format PDF 633Ko)

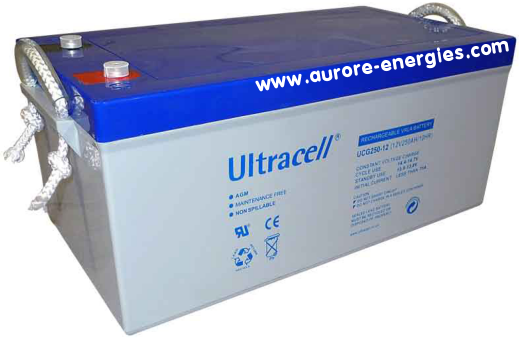

Marque Anglaise : ULTRACELL (U.K.)
Modèle UCG 250-12
Tension : 12 volts
Capacité : 250 Ah
Plage de température idéale d'utilisation : 20°C à 25°C
Résistance interne à pleine charge (à 25°C) : 0,004 Ohm
Poids : 76,2 kg
Dimensions : 520 mm x 268 mm x 220 mm ou 224 mm au haut des bornes
Bornes : M8mm Boulon de type M8 à visser dans la borne.
Entretien : Sans entretien
Système VRLA : OUI >> Batterie disposant d'une valve régulée
Non-Spillable construction design : Son design de construction n'a pas été conçu afin que la batterie soit utilisable dans sa position inversée (tête en bas).
Certifié :
Durée de vie : 15 ans en floating.
Ne pas utiliser de chargeur de batteries de voiture pour recharger ce type de batterie 12V, cela pourrait la détruire.
La charge ou la recharge de ce type de batterie AGM doit être régulée et précise selon la plage de tension de charge indiquée (voir plus bas : Tension de charge).
Le floating consiste à maintenir la batterie en charge, avec une tension de charge quasi équivalente à celle de sa tension au repos.
Comment connaître la tension au repos d'une batterie ?
Pour ce faire, il convient de laisser la batterie au repos pendant au moins 8 heures, période durant laquelle la batterie ne reçoit aucune charge et n'envoi aucune décharge.
A la fin de cette période de repos, (en laissant la batterie toujours dans cet état de repos) à l'aide d'un voltmètre, on relève la tension à ses bornes, et la valeur indiquée correspond normalement à la valeur de sa tension de repos.
Le floating ou la charge flottante est employée pour maintenir une batterie en charge, évitant ainsi les décharges, et diminuant considérablement les risques de sulfatation, du fait qu'elle est continuellement alimentée par une tension qui lui est, ni excessive, ni insuffisante, soit une "tension de charge flottante" ou appelée aussi "floating".
Décharge en % |
|
Cycles utilisables |
| 20 % |
|
1700 cycles |
| 30 % |
|
1500 cycles |
| 50 % |
|
900 cycles |
| 80 % |
|
600 cycles |
| 100 % |
|
350 cycles |
Tension de charge (à 25°C) :
En mode Cyclique (en recharge) : ( 20 HR - 10 HR )
La tension de charge (cycle) doit être située entre 14,4 V et 15,0 V
avec un courant d'intensité de 62 A maximum.
En mode Floating (charge flottante): ( 5 HR - 1 HR )
La tension de charge doit être située entre 13,6 V et 13,8 V
Ce nouveau type de batterie scellée est réalisé avec une technologie récente dénommée "Absorbed Glass Mat = AGM".
Une batterie AGM ne nécessite pas d'entretien, elle est étanche et il n'y a donc pas d'écoulement d'acide ni d'eau, et sa valve régulée gère automatiquement le très faible dégazage nécessaire (VRLA).
Ce type de batterie AGM GEL, en raison de sa qualité et de ses performances, fera très bien l'affaire en cas d'utilisation en floating, ou en recharge cyclique, à la condition que les décharges profondes n'excédent pas fréquemment les 50% de sa capacité.
Sa longévité est aussi très largement supérieure aux batteries scellées standard, elle peut varier entre 10 et 15 ans, voir plus encore, suivant ses conditions d'utilisation !
A la fois beaucoup moins assujettie aux risques de sulfatation, son taux d'autodécharge reste relativement faible, entre 1 et 3 % par mois de décharge, en cas d'inutilisation prolongée !
Concernant l'électrolyte elle est composée d'acide sulfurique et de gel, le tout dans un espace scellé, ce type de batterie AGM préfère être placée dans un endroit où la température se situe entre 15°C et 30°C (l'idéal restant entre 20 et 25°C).
Ces batteries AGM ont aussi été conçu pour être sans entretien (pas d'ajout d'eau distillée) et pour durer dans le temps, résister modérément à certains chocs, à conditions d'éviter les décharges totales, et aussi la chaleur (20 à 25°C max.).
A la fois compacte et robuste, résistante aux chocs, et pouvant durer dans le temps, une batterie AGM peut être utilisée dans divers domaines d'application :
- Application autonome en site isolé, dispositif de sécurité,
- Caravaning, camping-car, mobil home, chalet, cabanon,
- Asservissement de commande électronique,
- Application photovoltaïque, charge solaire,
- Application éolienne, charge éolienne,
- Eclairage à LED, divers éclairage à basse consommation,
- Equipement électronique, radio, secours, transmission,
- Convertisseur, onduleur, centrale et système électronique de sécurité,
- Application domestique, portail automatique, pompage,
- Alarmes, téléphonie, panneau solaire, éclairage de secours, vidéosurveillance,
- Bateau, nautisme,
- Stockage de l'énergie solaire photovoltaique,
- Stockage de l'énergie éolienne,
- Application cyclique,
- Véhicule électrique, chariot de golf,
- Fauteuil électrique pour personne handicapée,
- Application de sécurité électronique
- Alarme anti-intrusion, contrôle d'accès, détection incendie,
- Automatismes divers,
- Commandes radio, relais de communication,
- Application demandant des courants importants,
- Etc.
Notez que le stockage d'énergie est à calculer selon vos besoins.
Certaines applications pouvant nécessiter d'un parc batterie.
| Capacité de la batterie AGM GEL 12V 250Ah |
| (à 25°C) |
| 20 HR |
|
13,0 A / 1,75 V |
|
260,0 Ah |
| 10 HR |
|
25,0 A / 1,75 V |
|
250,0 Ah |
| 5 HR |
|
43,0 A / 1,75 V |
|
215,0 Ah |
| 1 HR |
|
154,0 A / 1,75 V |
|
154,0 Ah |
Exemple de capacité de stockage avec une batterie 250 Ah en 12 volts :
1 batterie AGM 12V 250AH à pleine charge = * 3000 watts max.
(* Voir : Tableau indiquant les taux de décharges et le nombre de cycle)
Documentation du fabricant de la batterie AGM 12v 250Ah : Doc PDF AGM12V250U
|
