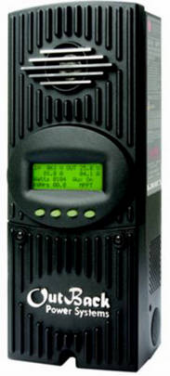

OUTBACK FM60

FLEXMAX FM60 12-60V MPPT

Pour 3000w de panneaux solaires modulés en 48v, ou 1500w en 24v, 750w en 12v
Régulateur solaire de 60A de technologie MPPT avec affichage sur écran LCD.

Le Flexmax FM 60 est un chargeur controleur regulateur solaire MPPT de 60A

Régulateur de charge solaire

CHARGEUR CONTRÔLEUR SOLAIRE MPPT 60 Ah 12v à 60v

Généralité sur les régulateurs solaires
Pour un usage correct de vos panneaux solaires, il est indispensable de choisir un régulateur de charge adapté afin de gérer automatiquement sans risque de surcharge, vos batteries dans des applications pour sites isolés.

Qu'est ce la technologie MPPT ?

La technologie MPPT (Maximum Power Point Tracking) permet de puiser le maximum de puissance provenant des panneaux solaires photovoltaïques, permettant ainsi un rendement en comparaison aux autres régulateurs solaires conventionnels, d'environ 30% à 35% supplémentaires !
Un régulateur MPPT, de l'anglais Maximum Power Point Tracker est un principe permettant de suivre, comme son nom l'indique, le point de puissance maximale d'un générateur électrique non linéaire.
C'est une méthode de charge par microprocesseur, récupérant le maximum de la puissance du panneau solaire en sortie pour la diffuser dans les batteries avec le minimum de perte.
La plupart des régulateurs MPPT ont une efficacité de conversion de 92% à 97%.
Dans la réalité, cela se traduit par un gain de 20 à 45 % de puissance en hiver et d'un gain de 15 % en été par rapport à un régulateur de charge classique, résultant une moyenne de gain sur une année de 30% à 35%.

RENDEMENT AVEC 1000 WATTS DE PANNEAU SOLAIRE :
Une installation équipée de 1000 watts de panneau solaire connectés à un régulateur MPPT de charge solaire, donne un rendement obtenu équivalent à une installation photovoltaïque équipée de 1300 watts de panneau solaire connecté à un régulateur de charge solaire ordinaire.
Le gain est de 300 watts supplémentaires obtenu avec ce régulateur MPPT, soit un gain de 30%.

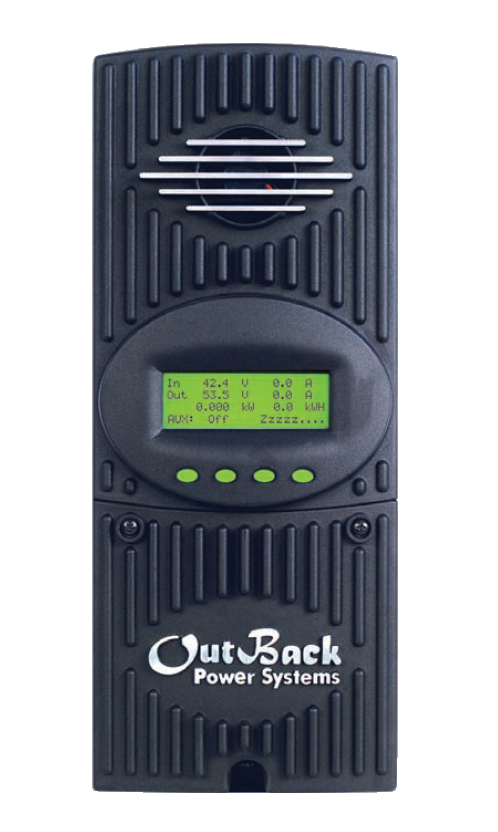

Chargeur contrôleur régulateur solaire MPPT OutBack FLEXmax FM 60 A :
Régulateur solaire MPPT : FLEXMAX FM60 de OutBack Power Systems
Régulateur solaire : Technologie MPPT
Grande capacité : 60A
Haut rendement : 98% (en 48v à 60 ampères)
Marque américaine : Out Back Power Systems
Plage de tension d'entrée : de 12v à 60v
Garantie fabricant : 5 ans

DESCRIPTION DU CHARGEUR SOLAIRE CONTRÔLEUR FM60 DE OUTBACK POWER :
Le régulateur FM60 est un traceur du maximum de puissance, Maximal Power Point Tracking, qui permet à votre installation photovoltaïque d’atteindre son plus haut rendement possible.

Ce régulateur chargeur contrôleur solaire, permet l'augmentation du rendement de la puissance photovoltaïque jusqu'à 30% par rapport aux régulateurs classiques.

Il peut donner jusqu'à 60 ampères de courant en sortie continue (en VDC).

Ce régulateur chargeur contrôleur peut être utilisé pour des batteries de 12 à 60 Vdc avec des panneaux solaires dont la tension en circuit ouvert peut atteindre 145v.

Le réglage du FM60 lui permet une utilisation avec pratiquement n'importe quel type de batteries.

Capable d'abaisser la tension du générateur photovoltaïque (panneaux solaires) :

La possibilité de l'abaissement, par le FM60, de la tension de panneaux solaires, mis en série, pour atteindre 140 V à une tension batterie 12 V, permet de pouvoir réduire la taille du câblage et les pertes de puissance de vos panneaux solaires et maximise la performance de votre installation solaire, vous épargnant ainsi le coût d'achat de gros câbles solaires.

Le FM60 dispose d’un affichage LCD rétro-éclairé de jusqu’à 80 caractères sur 4 lignes.

Cet affichage permet la programmation et le suivi du fonctionnement du système y compris l'enregistrement des données (puissances, énergies produites…) de jusqu’à 128 jours passés.

Avec un seul FLEXMAX FM60, on peut :
- en 12 volts, connecter un maximum de 750 watts en panneau solaire,
- en 24 volts, connecter un maximum de 1500 watts en panneau solaire,
- en 48 volts, connecter un maximum de 3000 watts en panneau solaire,
- en 60 volts, connecter un maximum de 3750 watts en panneau solaire.

CARACTERISTIQUES DU CHARGEUR CONTRÔLEUR SOLAIRE 60Ah :
De technologie MPPT, ce contrôleur permet un gain de 30% comparé à un chargeur contrôleur classique.
Débit maximal du courant de sortie : 60A (à 40°C)
Voltage en entrée : 12v à 60v,
Voltage en sortie : 12v à 60v,
Réseau Network intégré et programmable,
Contrôle programmable de la sortie auxiliaire,
Enregistre jusqu'à 128 jours de données,

Puissance maximale recommandée en panneau solaire :
750 Watts pour un système en 12 VDC
1500 Watts pour un système en 24 VDC
3000 Watts pour un système en 48 VDC
3750 Watts pour un système en 60 VDC

Voltage maximum en circuit OUVERT du générateur photovoltaïque : 145 V
5 étapes de régulation de charge :
1) Bulk,
2) Absorption,
3) Float,
4) Silent,
5) Equalization,

Configuration de la tension :
de 10v à 60v, ajustable,
accès à cet ajustement de la tension, protégeable par mot de passe,

Compensation de la température (batterie) :
Automatique
avec option RTS installée / 5.0 mV par °C par cellule batterie de 2V

Possibilité de charge en abaissement de tension :
Capable de charger en bas voltage (12v par exemple), un courant provenant d'un haut voltage (150V max. par exemple)

Sortie de contrôle auxilaire, programmable :
Une sortie en 12 VDC (200mA) peut être programmée pour différente application.

Affichage sur écran LCD :
Afficheur LCD de 8 centimètres, à 4 lignes de 80 caractères alphanumériques.

Langue sélectionnable du soft intégré : Anglais ou Espagnol

Port de communication : RS232 (MATE ou MATE 2 optionnel)
Câble de connexion réseau : RJ45 (5ème catégorie)

Enregistrement des données :
Jusqu'à 128 jours passés,
Nombre de kWh produit,
Ampère heure,
Watt heure,
temps de floating,
Watts,
Ampère,
Tension de la surface photovoltaïque,
Tension maximale des batteries,
Tension minimale des batteries,
Quantité quotidienne chargée en ampères heure

Possibilité de régulateur contrôleur éolienne : En cours
(en attente d'info de la part du fabricant)
Certaines éoliennes seraient compatibles pour fonctionner avec ce matériel.

Plage de température d'utilisation :
- 40°C à + 60°C
(dès 40°C la puissance de charge est automatiquement réduite par le contrôleur chargeur)

Consommation de ce régulateur chargeur contrôleur solaire de 60Ah : 1 watt

Poids : 5,300 kg

Dimensions : 400 mm x 140 mm x 100 mm

Sonde de température en option :
(RTS), HUB 4, HUB 10, MATE, MATE 2

CERTIFICATIONS DU FM60 :
Certifié CE
UL Listed (UL 1741)

regulateur chargeur controleur solaire photovoltaique 60 Ah FLEXMAX FM60 OUTBACK POWER SYSTEMS 60 amperes heure
