Pour une petite autonomie d'énergie permettant d'avoir du 220v en site isolé en toute saison et en zone suffisamment ventée, ce kit hybride peut fournir jusqu'à 560 watts à l'heure en pleine journée ensoleillée en zone ventée.
Ce kit hybride et peut être utilisé :
- En site isolé, maison isolée, dépendance isolée, résidence secondaire isolée,
- Local isolé, bâtiment isolé, petite maison de campagne,
- Mobil homme, caravane, chalet, cabanon, refuge,
- Pompage d'eau, équipements électrique divers inférieur à 1600w,
- Dispositif électrique (< à 1600w) nécessitant d'un courant 220v identique au réseau public,
- Tout autre endroit dépourvu d'électricité dans une zone ensoleillée et/ou ventée.
- N'importe où il y a un bon ensoleillement et suffisamment de vent,
(pour un besoin énergétique quotidien d'au moins 2kw)
Le kit hybride 560w (KH560C16) est composé de :
2 Panneaux solaires photovoltaïque MONOCRISTALLIN SUNTECH (max. 180W),

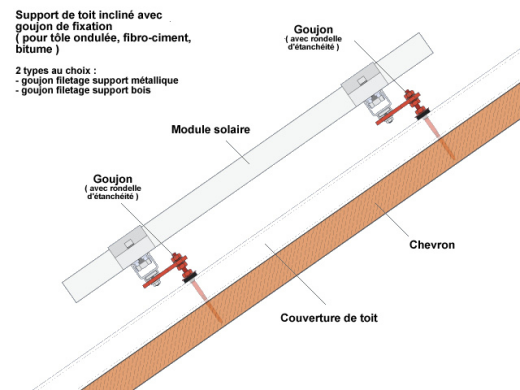

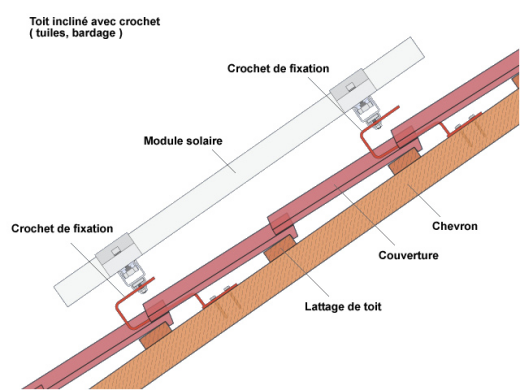

(avec système de fixation sur toit, AU CHOIX : Crochet ou Goujon),
1 Eolienne AIR BREEZE (max. 200 W), (FOURNI SANS LE MÂT)
1 Boitier connecteur "éolienne-batterie",
1 Studer XPC 2200S 24V (régulateur de charge / chargeur batterie / convertisseur 1600W),
2 Batteries 12v 200 Ah (C20hr) sans entretien,
1 Ensemble de câblage nécessaire à l'installation de l'ensemble du kit hybride,
Dont :
* Câblage complet + support de toit pour panneau solaire (au choix),
* Câble convertisseur - panneau 10 m, câble éolienne boitier 30 m
Branchement et connexion du kit hybride avec le principe "plug & play"
Ce kit hybride peut fournir jusqu'à 1600 W en 220 V en utilisant la charge de la batterie,
et son régulateur de charge solaire intégré est de 30 A.
** Possibilité d'extension : panneau solaire, autre batterie
L'avantage d'un kit hybride éolienne avec panneau photovoltaïque, permet une production d'énergie plus rapide et plus importante, en récupérant l'énergie par 2 systèmes collecteur d'énergie, l'un par les panneaux solaires (en journée ensoleillée), l'autre par l'éolienne (de jour comme de nuit) lorsqu'il y a suffisamment de vent.
Détails des éléments du kit hybride 560w
1 Convertisseur Studer XPC 2200S 24V 1600w Pur Sinus (régulateur/onduleur) :
Cet élément est le système qui transforme l'énergie en la convertissant en 220V 50hz,
Qualité de la fréquence : PUR SINUS (sinus réel : idem que le réseau public),
Cette énergie peut être aussi puisée dans les batteries, et tout à fois à partir de celle des panneaux solaires (360w max.) comme de l'éolienne (200w max.),
Puissance nominale : 1600 W, 220V / 50 Hz,
Puissance maximale : 3000W en pointe,
Courant maximal de la charge solaire : 30A / 24V,
Le Studer procède à la fois, au régulateur de charge solaire, au chargeur de batterie, et au convertisseur Pur Sinus 220V 50Hz.
Caractéristiques technique et mode d'emploi et figure de câblage :
-
Voir la Documentation technique du Studer XPC 2200S Série XP Compact (format PDF)
- Voir le manuel d'utilisation du Studer XPC 2200S-24v Série XP Compact (format PDF)
1 Eolienne Air Breeze 200 watts :
Fabrication : Eolienne fabriquée aux USA,
Garantie constructeur : 3 ans,
Puissance nominale : 200 watts à 12,5 m/s,
Diamètre du rotor : 1,17 m,
Tension : 24V,
Régulateur de l’éolienne : Microprocesseur interne avec moniteur de puissance maximale,
Vitesse de démarrage : 2,68 m/s,
Vitesse de survie : 49,2 m/s,
Système de freinage : Régulation électronique de freinage,
Nacelle : Nacelle en alliage d’aluminium de qualité aéronautique,
Génératrice : Alternateur sans balais, à aimant permanant,
Pales : 3 pâles en composite moulé par injection,
Dimensions en mm : 686 x 318 x 229,
Poids : 5,9 kg,
Sans Maintenance particulière : Uniquement 2 pièces en mouvement,
Mât (non fourni) :
Mât de montage (TUBE N°40) à prévoir d'un diamètre extérieur de 48,26 mm,
- Voir la documentation de l'éolienne Air Breeze ( format PDF ),
- Voir le manuel complet de l'éolienne Air Breeze ( format PDF ).
2 Panneaux solaires photovoltaïques de 180 watts en silicium Monocristallin :
Panneau solaire photovoltaïque Suntech STP180S-24/Ad 180 Wp / 24V (Monocristallin),
Tension max. : 36 V,
Courant : 5A,
Dimensions : 1580 x 808 x 35 mm,
Poids : 17,2 kg,
Puissance totale de l'ensemble des 2 panneaux solaires : 360w.
- Voir la documentation du panneau solaire Suntech STP180S-24/Ad 180w ( format PDF ).
2 Batteries 12V 200 Ah à décharge lente (C20hr) :
Batterie de 200 Ah en 12V, sans entretien,
Soit une capacité totale de 400 Ah à décharge lente sur 20 heures (C20hr),
Puissance stockable : ( 12 x 200 x 2 ) - ( 25 % de réserve ) = 3600 watts
(capacité de stockage de 3600w pleinement utilisable).
(capacité totale = 4800 watts)
1 Boitier connecteur éolienne-batterie :
Boitier pour connexion éolienne-batterie.
1 Ensemble câbles et accessoires :
Ensemble de câblage complet, pour le montage du kit hybride,
Avec support de toit pour le panneau solaire ; Au choix : Crochet ou Goujon,
+ Câble convertisseur,
+ Câble 10m. pour panneau solaire,
+ Câble éolienne boitier 30 m.
Prix incluant la livraison par transporteur,
( pour la France métropolitaine uniquement )
|
|
Utilisation du kit hybride KH560C16 en site isolé :
Ce kit hybride est prévu pour être installé en zone, dépourvue ou trop éloignée, du réseau électrique public, afin de permettre d'alimenter des appareils électriques (de 1600 watts max.) fonctionnant normalement sur le réseau électrique domestique (courant alternatif en 220v 50Hz).
Montage du kit hybride KH560C16 :
1) Rechercher un lieu en zone ventée et ensoleillée, le lieu d'installation doit être :
- éloigné des zones d'ombrage,
- éloigné des obstacles au vent,
- placé dans une zone bien ventée,
- placé dans une zone bien ensoleillée,
- situé sur la terre ferme, en zone non inondable, à l'abris de la pluie / intempérie,
2) Placer chaque panneau solaire : direction PLEIN SUD (ou le mieux ensoleillé possible),
3) Fixer chaque panneau solaire sur un support en l'orientant d'un degré d'angle optimal,
4) Monter l'éolienne sur son kit de mât d'éolienne (non fourni),
5) Procéder au câblage de l'ensemble du kit hybride (voir synoptique ci-dessous),
6) Vérifier l'ensemble de l'installation du kit hybride,
7) Procéder à la mise en service du kit hybride.
|
