MÂT 10 MÈTRES POUR ÉOLIENNE

KIT MÂT D'ÉOLIENNE DE 10 MÈTRES (EMBOUT Ø 48 mm)

kit complet du mât de 10 mètres de hauteur totale pour petite éolienne

Fiche descriptive de ce mât universel pour petite éolienne :

KIT COMPLET DE MÂT EN ALU. 10 M. (DOUBLE HAUBANAGE) EMBOUT Ø 48 mm.

L'installation d'un tel mât ne nécessite pas d'autorisation administrative.

Détail du kit mât de 10 mètres pour éolienne :

Mât haubané universel d'une hauteur totale de 10 mètres.
Mât en aluminium.
Haubans : Double haubanage.
Prêt à l'emploi après montage.
Montage aisé du mât, par emboitement des tronçons du mât.
Diamètre de la section de fixation de l'éolienne : 48 mm.
Nombre de haubans : 8 ( double haubanage 4 + 4 )
Le mât est composé de matériels légers ne nécessitant pas de manutention lourde.
Levage du mât avec l'éolienne est aisé, grâce à sa platine de mât basculant doté d'un axe pour le levage.

Installation du mât :

La platine, ou la base, est fixée au sol par ancrage.
Cette platine est équipée d'un axe transversal sur lequel le bas du mât est fixé.
L'ensemble de la structure, une fois assemblée au sol, est articulée par cet axe servant de support de base au mât, et permettant ainsi le levage ou l'abaissement du mât,
par basculement : mât basculant.
Le levage du mât consiste ensuite à mettre à la verticale : le mât avec l'ensemble de l'éolienne montée en bout du mât, par pivotement sur l'axe de la platine.
Le levage peut se faire manuellement jusqu'à avoir réussi à ériger l'ensemble de votre installation (mât + éolienne installée en bout de mât).
Les haubans sont fixés au sol par les piquets d'ancrage vissés dans la terre.
Les haubans tendus, maintiennent le mât, avec l'éolienne à 10 mètres de hauteur.

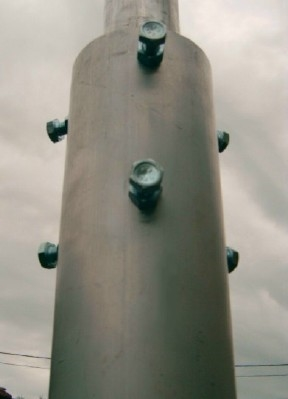

bout de mat d'eolienne

Cet équipement comprend un double haubanage.
Une notice détaillée de montage et d'installation est fournie dans ce kit de mât pour éolienne.
Ce mât de 10 mètres est prévu pour supporter une éolienne d'une puissance maximum de 1000 watts dont le rotor avec pâles soit d'un diamètre inférieur ou égal à 2,20 m.

Néanmoins vous pouvez nous faire part de vos précisions concernant le mode de fixation existant sur votre propre éolienne.

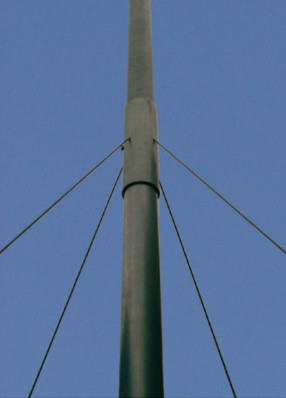

Manchon pour le haubanage du mât :

haubanage au mât d'éolienne

Les piquets d'ancrages se vissent dans la terre.

Son montage s'effectue au sol par de simples emboîtements entre les tubes et manchons.

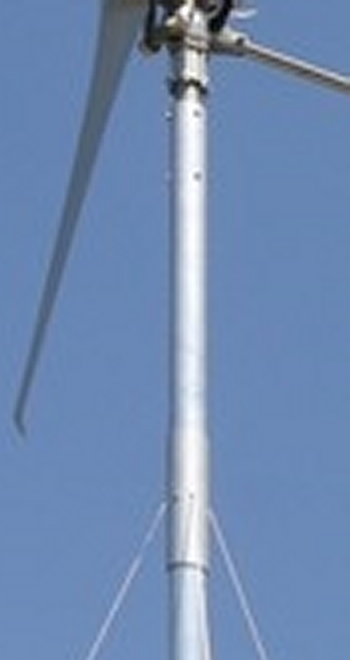

Fixation de l'éolienne :

Le sommet du mât d'éolienne est équipé pour la fixation des différents types des petites éoliennes les plus courantes.
L'embout du mât est un standard de 48 mm. de diamètre, prévu afin que l'éolienne puisse y être fixée par serrage.

embout du mat d'eolienne

Le serrage de l'éolienne au mât doit normalement se faire par la boulonnerie déjà existante sur votre éolienne qui doit présenter une fixation en manchon à 4 boulons à serrer avec une clé allène)

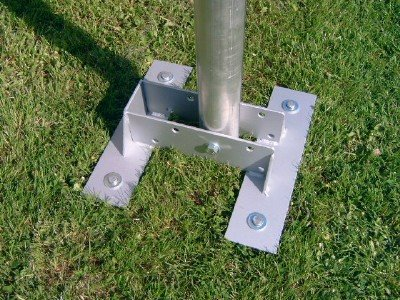

platine du mat d'eolienne

Néanmoins vous pouvez nous faire part de vos précision concernant le mode de fixation existant sur votre propre éolienne.

Contenu du kit du mât éolienne 10 m. :

L'ensemble de cet équipement de mât d'éolienne de 10 m. à monter est complet :
Il comprend ;
- les tubes (les tronçons composant la longueur du mât)
- les manchons,
- les haubans (double haubanage)
- le sommet de fixation de l'éolienne,
- le support de base avec ses pieux (la platine avec piquet à enfoncer dans la terre),
- les piquets d'ancrage pour fixation au sol des haubans :
   (ces tiges d'ancrage sont à enfoncer en biais, en dirigeant la pointe vers la base du mât)
- divers accessoires (serre-câble, etc.),
- la notice d'installation détaillée.

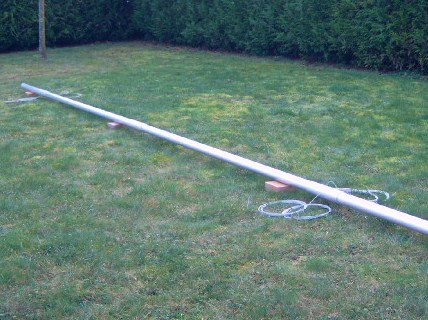

Mât au sol avant son levage :

mât éolienne au sol avant le levage



Éolienne

Éolienne pour particulier

Mât 10 mètres

Mât haubané pour petite éolienne
